La misura delle sollecitazioni ponderali sul rivestimento delle gallerie viene solitamente demandata a celle idrauliche tipo Gloetzl, installate prima dell'esecuzione delle opere murarie.
Un’installazione in fase di esercizio comporta oneri economici e tecnologici che si traducono in disagio per l'utenza e non garantiscono la reale misurazione delle pressioni sulla struttura, poiché la ricostruzione del tassello di alloggiamento non assicura omogeneità tra questo e l'originaria opera muraria; inoltre, tali celle risultano necessariamente a perdere poiché inglobate nel calcestruzzo di tamponamento, talché il punto di misura diviene inutilizzabile in caso di ammaloramento dell'apparecchiatura.
Al fine di ovviare a tali carenze, è stato progettato e messo a punto un trasduttore di pressione che permette una misurazione delle sollecitazioni ponderali radiali all'asse della galleria, di rapida installazione e tale da escludere l'esigenza di ricostruzione muraria, poiché comporta la mera esecuzione di un foro a ridotto diametro che attraversa il rivestimento e termina all'interno del corpo roccioso, destinato ad ospitare l’asta di trasduzione; inoltre, consente l'agevole recupero e l'eventuale sostituzione dell'equipaggio di misura, che è esterno al rivestimento.
Il trasduttore misura la pressione esercitata su una cella idraulica esterna - bloccata nel rivestimento mediante espansore - da una prolunga ad asta di lunghezza voluta, premuta a fondo foro con valore di precarica regolabile.

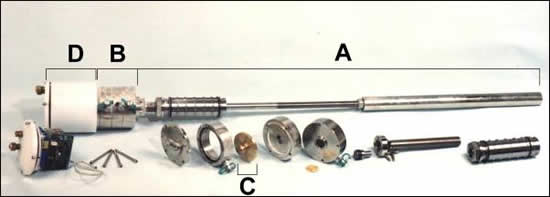

Poiché la roccia e' un corpo rigido che sollecita con microspostamenti il rivestimento, il trasduttore mette in relazione due punti fissi delle rispettive masse quantificando le forze agenti lungo l’asse di congiunzione rappresentato dall'asta che, appoggiata sulla superficie sensibile della cella idraulica, trasforma tali forze in una pressione la quale si oppone con pari valore alla sollecitazione attivata ; questa pressione viene trasmessa alla testina piezoresistiva che attua la conversione della reazione in una grandezza elettronica elaborabile dalla strumentazione computerizzata collegata. | A - | prolunga telescopica diametro 35 mm con testa di appoggio in roccia con asta in acciaio inox calibrato diametro 16 mm a punta emisferica atta a premere un incudine calibrato | | B - | cella di carico costituita da due camere idrauliche poste in contatto tramite un trasduttore di demoltiplicazione in rapporto 1/10 | | C - | trasduttore elettronico piezoresistivo di pressione | | D - | circuiteria elettronica di conversione analogico-temporale compensata in temperatura , con buffer di trasmissione su linea tripolare al computer terminale intelligente |
La dilatazione termica dell'asta è recuperata da una serie di molle a tazza poste sulla membrana di carico d'ingresso, e compensata automaticamente dalla elettronica del sensore e dall'elaborazione computerizzata dello strumento di misura. Caratteristiche del traduttore  | Portata | 0 - 60 bar | | Campo di temperatura di funzionamento | -30 - +90 °C | | Sensibilità | 0,1 bar | | Ripetitività ed isteresi | 0,35% f.s. | | Rilevamento | Gauge | | Pilotaqqio | c.c. 24 v nst (18-32 V) | | Assorbimento di corrente | 35 mA impulsivi | | Seqnale di uscita | PWM trifase in corrente | |
